公用建筑配电室的无功补偿

TIME:2016-10-30   click: 106 次

负荷概况

主要用电负荷为变频器传动系统,本负荷场合多次出现传统无功补偿电容柜过载及烧毁,传动系统变频器故障,其它设备控制板烧毁等问题。系统功率因数低,电缆发热等,每月缴纳一定数量的力率电费。



治理措施

治理措施为变压器后端,无功源前端配置2台TUR SVG 320kVAR静止无功发生器。

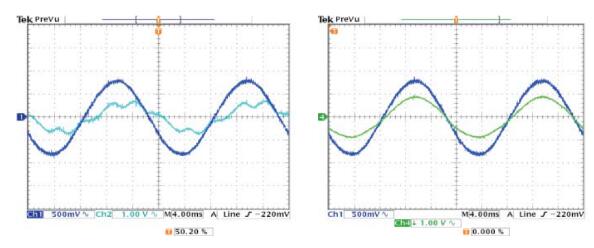

无功补偿效果

从无功补偿效果比较可以明显看出,投入SVG后电流波形基本接近为正弦波,功率因数为1,无功电流得到彻底补偿,和传统无功补偿电容柜相比所有负荷正常运行,电缆发热问题彻底解决。
