机场港口的无功补偿

TIME:2016-10-30   click: 135 次

负荷概况

主要负荷为门机、变频类负载。设备工作时消耗大量无功电流,无功电流在变压器的高压侧和低压侧导致明显的电压降落,特别在门机、吊车起升下降的过程中电压闪变、电压波动非常明显。系统功率因数很低,变压器容量不足,每月缴纳一定数量的罚款。





治理措施

治理措施为SVG安装在变压器后端,配置2台TUR SVG 320kvar静止无功发生器。

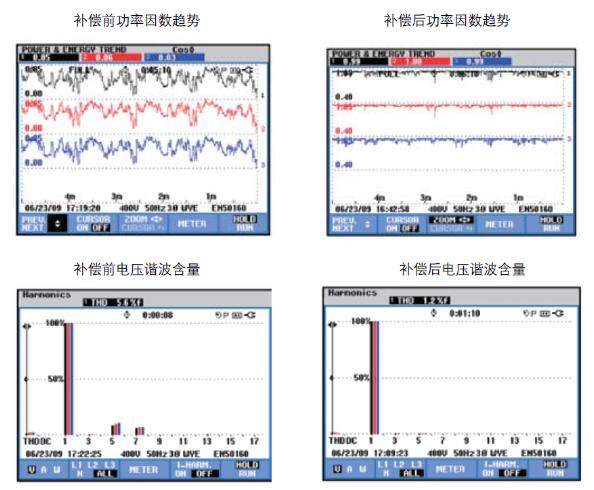

补偿效果

从补偿效果可以看出,配置2台TUR SVG 320kvar静止无功发生器后,TUR SVG能适时跟踪配电系统中的无功需求量并及时补偿,不出现过补及欠补现象,并保证功平均功率因数在0.99左右,视在电流大大下降,减少了无功电流对配电系统的冲击,减小电压波动,谐波电压畸变率由5.6%下降到1.2%,消除了力率电费罚款,为配电系统的安全、稳定运行提供了保障。
